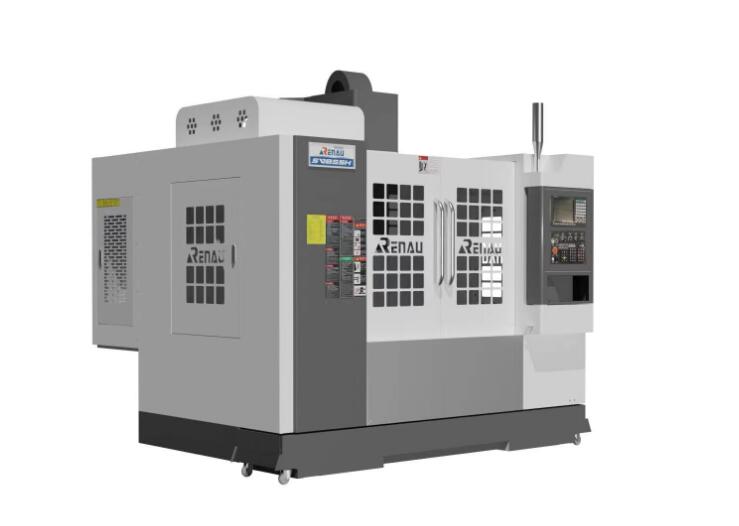

SV系列高速高性加工中心
发布时间: 2021-09-15 15:42
SV系列是高精度，高性能的三轴线轨立式加工中心，线轨提供高效位置精度支持，广泛运用于航空航天，军工，汽车，家电，通信，医疗器械，仪器仪表，模具加工等行业。
机床用途
SV-H系列三线轨高速高刚性立式加工中心具有进给速度快、转速高效加工特点。适用于复杂、工序多、需用繁多刀具、工装， 完成加工的具有批量的零件。主要加工箱体类、复杂曲面、异形件、盘、套、板类零件，广泛应用于电子、机械、汽车、自动化、医疗、国防等领域的产品中。
主要结构特点
● 主结构铸件采用台湾高品质HT300铸件。一体成型技术，箱型结构设计，几何形位精度极佳，经退火处理消除应力，组织坚实、永久确保品质。
● 铸件由美国应达中频感应电炉熔炼浇注面成，经布鲁克 Q8Magellan型 .Q4Tasman型直读光谱仪、万能材料试验机 .电子布氏硬度计、金相显微镜等高端检测设备分析。合理的结构强度及加强筋助的搭配，提供机械之高刚性，
● 箱型底座加宽设计、提升机床稳定性，防护钣金规划更便捷，大跨距“人”字型立柱，结构刚性刚强更稳定。
● X/Y/Z轴滚柱轨道采用原装进口THK/上银/银泰P4级精密线性导轨，具有高刚性、低噪音、低摩擦系数特性、适合高速，高精度加工需要。
● X/Y/Z轴丝杆采用原装进口THK/上银/银泰C3级精密滚珠螺杆采用双螺母设计，两端支承座采用进口滚珠轴承锁紧、预拉，确保光机在热膨胀时的精度保持。
● 三轴丝杆与马达直联传动，可获得较佳精度表现，节省非加工时间。
● 润滑系统采用容积式分配阀 ，定时定量供油，确保润滑均匀，延长机床的使用寿命。
●高速、高精度、高刚性主轴单元；
●油水分离式设计；
●主轴采用热补偿技术、标配油冷机；
●气动松、拉刀系统

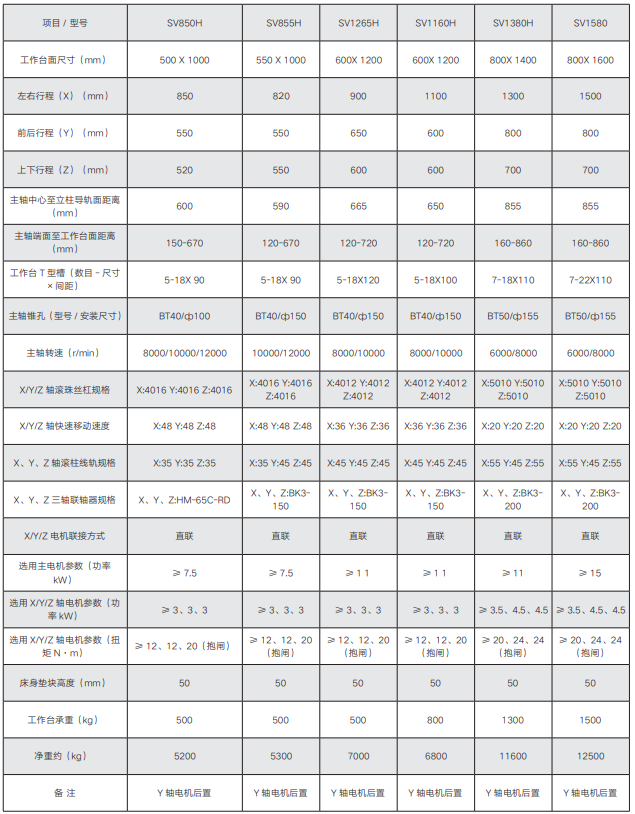

一．技术参数
二．标准配置
| 序号 | 品名 | 规格 | 制造商 | 产地 |
| 1 | 数控系统 | FANUC series 0i-Mf | 发那科 | 日本 |
| 2 | 滚珠线轨 | HGH45CA | 上银/银泰 | 中国台湾 |
| 3 | 滚珠丝杆(C3级） | FD4012 | 上银/银泰
| 中国台湾 |
| 4 | 丝杆轴承 | 30TAC62BDDGC 1 OPN7A | FAG/NACHI | 德国/日本 |
| 5 | 主轴单元 | BT40-150--8000rpm | 楗椿/丹铨 | 中国台湾 |
| 6 | 打刀缸 | 4.5T | 亚德客 | 中国台湾 |
| 7 | 刀库 | 圆盘式BT40-24T | 冈田 | 中国台湾 |
| 8 | 内防护 | n/a | 海东 | 中国 |
| 9 | 丝杠锁紧螺母 | YSF M30*1.5P | 盈锡 | 中国台湾 |
| 10 | 联轴器 | 25-35mm | 瑞迪 | 合资 |
| 11 | 容积式分油器 | CLC-1-2L-206 | 傅恒 | 中国 |
| 12 | 气动元件 | n/a | 亚德客 | 中国台湾 |
| 13 | 电器 | n/a | 施耐德 | 法国 |
| 14 | 外防护 | n/a | 台海 | 中国 |
三．选择配置
| 序号 | 品名 | 规格 | 制造商 | 产地 |
| 1 | 数控系统 | HNC-808E | 武汉华中 | 中国 |
| KND-2000MCli | 北京凯恩帝 | 中国 |
| GSK-25i | 广州数控 | 中国 |
| GSK-980MDi | 广州数控 | 中国 |
| 22MA | 新代 | 中国台湾 |
FANUC series 0i-Mf
| 发那科 | 日本 |
| 808D一代/二代 | 西门子 | 德国 |
| M80B/M80A | 三菱 | 日本 |
| 2 | 滚珠螺杆（C3级） | FD4012 | 上银/银泰 | 中国台湾 |
| 3 | 滚柱线轨 | RGW45CA | 上银/银泰/力士乐/TBI | 中国台湾 |
| 4 | 主轴 | BT40-150-12000rpm | 健椿/罗翌/普森 | 中国台湾 |
| 5 | 主轴环喷/出气/直连/中心出水 | BT40-150-12000rpm | 健椿/丹铨/罗翌/普森 | 中国台湾 |
| 6 | 斗笠/16；24圆盘刀库 | BT40 | 德速/冈田/古田 | 中国台湾 |
| 7 | 排销机 | n/a | 雷诺 | 中国 |
| 8 | 油冷机 | KO-4 | 瑞科 | 中国台湾 |
| 9 | 数控分度头 | 125-400mm | 环球 | 中国 |
| 10 | 数控转台 | 125/255/320 | 谭佳/恒望 | 中国台湾
|
四、机床的随机附件
| 序号 | 名称 | 规格或标记 | 数量 |
| 1 | 弹簧夹头刀柄 | BT40-QH2.90 | 1 |
| 2 | 卡簧 | 6，8，10，12，16，20 | 各1 |
| 3 | 拉钉 | 50BT 1-MAS403 | 1 |
| 4 | 一字槽螺钉旋具 | GB143 2 Ym-I-100x7 | 1 |
| 5 | 十字槽螺钉旋具 | GB143 3 Sm-I-100x5 | 1 |
| 6 | 内六角扳手 | 3.4.5.6.8.10 | 1 |
| 7 | 专用垫铁 | 120mm | 6 |
五、售后服务
| 1 | 机械正常使用情况下质保为一年；一年之内出现任何质量问题，免上门维修，免费更换任何零部件，保证人员48小时内到位。 |
| 2 | 质保期满，按需方通知后8小时内响应，48小时之内到现场维修，只收零部件成本费，免收服务费。
|
