SV-L系列模具加工中心具有高刚性、高精度、高可靠性、大扭矩等特点该系列适用于汽车、摩托车、航空航天、机械、电机、仪器仪表等行业的阀类、凸轮、形状复杂的模型及复杂的型腔和表面等零件的加工和五金模、塑胶模具加工,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。
机床用途
SV-L系列模具加工中心具有高刚性、高精度、高可靠性、大扭矩等特点该系列适用于汽车、摩托车、航空航天、机械、电机、仪器仪表等行业的阀类、凸轮、形状复杂的模型及复杂的型腔和表面等零件的加工和五金模、塑胶模具加工,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。

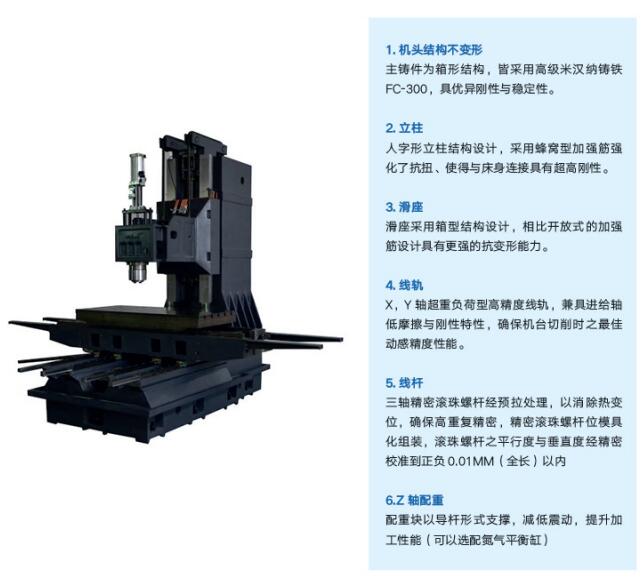

主要结构:
1.床身铸件结构采用一体成型技术加工中心机身采用米汉纳铸铁铸造(HT300)经过有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,全部经回火处理﹐让机械具有高刚特性,品质持久。机床具有高刚性﹑高强度﹐几何定位精度佳。
2.导轨采用矩形滑动导轨、淬火硬度≥50HRC。
3.与导轨配合面用聚四氟乙烯贴层,经过精密铲刮,具有摩擦系数小,耐磨性好,减振消声,工艺性好等优点,能长期的保持导轨的精度,在高速重切削下,保证运动部件不振动,低速进给时不爬行。
4.筋肋式,宽跨距,长导轨滑动面的主轴箱体,抗振、抗扭能力强,在重切削之下确保床体不变形。
5.加长螺母座与鞍座联体设计,能有效避免工作台在行程末端时的倾斜度。双层工作台结构,有效减小工作台的变形。确保鞍座全长弯曲度最小,提升工作台的动态精度,应对重切削加工要求,大大提高机床的切削刚性。轴承密封圈,防止冷却液流入轴承内,有效保护轴承,延长使用寿命。
采用中国台湾进口主轴,一般机型最高转速可达8000/10000转,搭配日本高速静音式齿型皮带传动,传动不打滑且持久耐用。主轴鼻端设计配合主轴气幕防尘,可防止杂物进入,确保主轴精度和寿命。
1、二线一硬结构,Z三向导轨淬火贴塑滑动导轨副,根据不同机型的刚性要求,Y轴有二轨和四轨设计。
2、高刚性机体结构,保证机床强力切削要求。联轴器、轴承、主轴、滚珠丝杠、刀库、打刀缸等关键部件
3、采用德国、日本或中国台湾品牌精密级配件,保证机器高精度及品质高稳定性。各种配置模块化,可供客户满足不同加工需求的个性化选择:中心水主轴、6000~8000~10000~15000转/分直联主轴。
4、本加工中心特别针对模具加工的要求而设计,也可用于各类机械零件加工。
5、本系列产品针对1270及以上机型,采用温升补偿技术,保证大型加工中心长时间模具加工的精度稳定性。
齿轮头强切削加工中心
1:ZF/BF变速箱实现高低转速切换、低转速可进行强切削及以上机型可选配齿轮箱,含双泵油冷机、油流星开关等配件,。可选配齿轮,含油冷机实现低转速强切削功能
2:1270及以上大规格机型直接变速的中国台湾齿轮箱。
因采用高刚性的主轴箱体结构,同样工况下,加工表面精度和切削力高于ZF齿轮箱配置

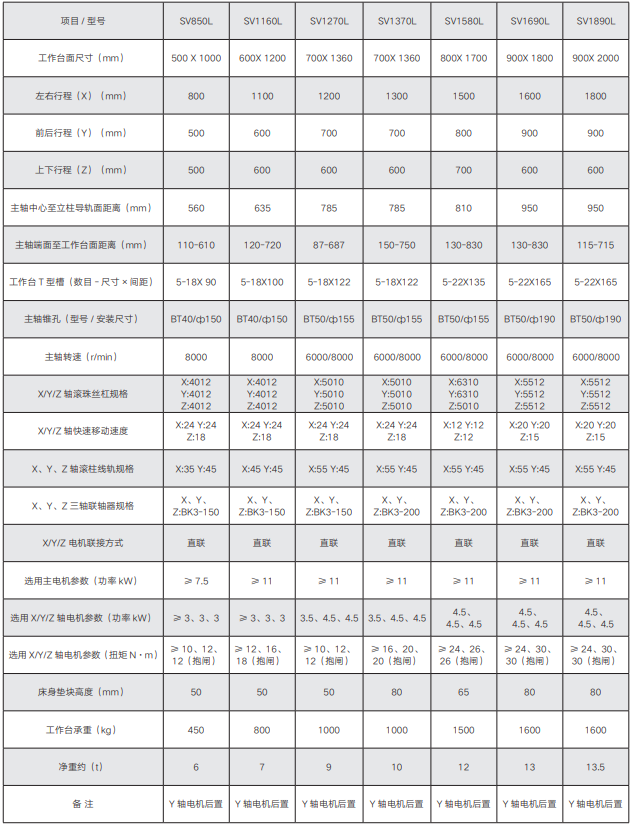

一.技术参数
二.标准配置
序号 | 品名 | 规格 | 制造商 | 产地 |
1 | 数控系统 | FANUC series 0i-Mf | 发那科 | 日本 |
2 | 滚珠线轨 | HGH45CA | 上银/银泰 | 中国台湾 |
3 | 滚珠丝杆(C3级) | FD4012 | 上银/银泰 | 中国台湾 |
4 | 丝杆轴承 | 30TAC62BDDGC 1 OPN7A | FAG/NACHI | 德国/日本 |
5 | 主轴单元 | BT40-150--8000rpm | 楗椿/丹铨 | 中国台湾 |
6 | 打刀缸 | 4.5T | 亚德客 | 中国台湾 |
7 | 刀库 | 圆盘式BT40-24T | 冈田 | 中国台湾 |
8 | 内防护 | n/a | 海东 | 中国 |
9 | 丝杠锁紧螺母 | YSF M30*1.5P | 盈锡 | 中国台湾 |
10 | 联轴器 | 25-35mm | 瑞迪 | 合资 |
11 | 容积式分油器 | CLC-1-2L-206 | 傅恒 | 中国 |
12 | 气动元件 | n/a | 亚德客 | 中国台湾 |
13 | 电器 | n/a | 施耐德 | 法国 |
14 | 外防护 | n/a | 台海 | 中国 |
三.选择配置
序号 | 品名 | 规格 | 制造商 | 产地 |
1 |
数控系统 | HNC-808E | 武汉华中 | 中国 |
KND-2000MCli | 北京凯恩帝 | 中国 | ||
GSK-25i | 广州数控 | 中国 | ||
GSK-980MDi | 广州数控 | 中国 | ||
22MA | 新代 | 中国台湾 | ||
FANUC series 0i-Mf | 发那科 | 日本 | ||
808D一代/二代 | 西门子 | 德国 | ||
M80B/M80A | 三菱 | 日本 | ||
2 | 滚珠螺杆(C3级) | FD4012 | 上银/银泰 | 中国台湾 |
3 | 滚柱线轨 | RGW45CA | 上银/银泰/力士乐/TBI | 中国台湾 |
4 | 主轴 | BT40-150-12000rpm | 健椿/罗翌/普森 | 中国台湾 |
5 | 主轴环喷/出气/直连/中心出水 | BT40-150-12000rpm | 健椿/丹铨/罗翌/普森 | 中国台湾 |
6 | 斗笠/16;24圆盘刀库 | BT40 | 德速/冈田/古田 | 中国台湾 |
7 | 排销机 | n/a | 雷诺 | 中国 |
8 | 油冷机 | KO-4 | 瑞科 | 中国台湾 |
9 | 数控分度头 | 125-400mm | 环球 | 中国 |
10 | 数控转台 | 125/255/320 | 谭佳/恒望 | 中国台湾 |
四、机床的随机附件
序号 | 名称 | 规格或标记 | 数量 |
1 | 弹簧夹头刀柄 | BT40-QH2.90 | 1 |
2 | 卡簧 | 6,8,10,12,16,20 | 各1 |
3 | 拉钉 | 50BT 1-MAS403 | 1 |
4 | 一字槽螺钉旋具 | GB143 2 Ym-I-100x7 | 1 |
5 | 十字槽螺钉旋具 | GB143 3 Sm-I-100x5 | 1 |
6 | 内六角扳手 | 3.4.5.6.8.10 | 1 |
7 | 专用垫铁 | 120mm | 6 |
五、售后服务
1 | 机械正常使用情况下质保为一年;一年之内出现任何质量问题,免上门维修,免费更换任何零部件,保证人员48小时内到位。 |
2 | 质保期满,按需方通知后8小时内响应,48小时之内到现场维修,只收零部件成本费,免收服务费。 |
手机:张经理 13339192158
陈秋 18096404346
电话:0551-67758550
传真:0551-67758550
热线:400-033-0558
网址:www.renau.cn
邮箱:hflwjc@163.com
地址:安徽省合肥市肥东县经济开发区金阳路20号
公司主要生产有立式加工中心系列、高速加工中心系列、卧式加工中心系列、数控龙门系列、五轴联动机床系列和数控车床、车铣复合加工机等多系列机床。
