采用人性化的全封闭式外观结构,固定龙门式机械结构原理设计,低床身和主柱横梁一体的结构使机床的稳定性更高,该机采用联轴器运动设计,配套高性能伺服电机,高精度直线导轨,高精密滚珠丝杆,高精度水冷主轴,及功能强大,操作简便、简单易学中国台湾控制系统。
具有加工精密、平稳、灵活、超强的刚性、雕刻加工精度高、切削速度快等功能特点。可广泛应用于注塑模、冷冲模等各类钢模以及五金冲模、高频模、点塑模、鞋底模型等铜、铁、铝、钢、有机玻璃、硬木之类材料的高速加工雕刻。

一、主要特点
1. 主体结构经有限元分析,宽导轨,底座箱形设计,达到最佳
的结构刚性和稳定性;
2. Y 轴大跨距,配合鞍座封闭箱形铸件设计,有最佳的动态精度;
3. 横梁移动部分采用优化受力设计,改进导轨受力方式,提高
机床的长期运转精度;宽跨距滑鞍可有效的提高运转的稳定
性;
4. 垂直轴箱体采用优化结构,有效的提高了 Z 轴拖板的刚性,
抗变形;
5. 铸件经二次时效,保证加工精度的稳定;
6. 三轴丝杆均选用台湾原厂备件,于高速运转时,确保精度;
7. 封闭钣金外罩,环保安全;
8. 控制系统采用性能强,具有断点重入,断电后加工断点记
忆功能。方便灵活的对刀方式,易于操作,功能强大
二、主要参数
加工范围 |
X轴 | 600mm | 780mm | 1000mm | 1200mm |
Y轴 | 500mm | 680mm | 900mm | 900mm |
Z轴 | 250mm | 330mm | 500mm | 500mm |
工作台 |
工作台尺寸 | 600*500mm | 800*600mm | 1000*900mm | 1200*900mm |
T型槽 | 5-18*100mm | 5-18*115mm | 7-18*142mm | 7-18*142mm |
最大承重 | 300kg | 400kg | 2000kg | 2000kg |
工作台至主轴端面距离 | 120-760mm | 70-400mm | 150-650mm | 150-650mm |
龙门 |
龙门通过宽度 | 760mm | 760mm | 1030mm | 1030mm |
主轴 |
主轴锥度 | BT30 | BT30 | BT40 | BT40 |
主轴转速 | 24000rpm | 24000rpm | 15000rpm | 15000rpm |
主轴传动方式 | 电主轴 | 电主轴 | 电主轴 | 电主轴 |
主轴输出功率 | 5.5Kw | 5.5Kw | 13Kw | 13Kw |
主轴最大扭力 | 7Nm | 7Nm |
|
|
三轴 |
三轴电机功率 | 0.85,0.85,0.85Kw | 1.3,1.3,1.3Kw | 1.3,1.3,3.0Kw | 1.3,1.3,3.0Kw |
切削进给 | 10m/min | 10m/min | 10m/min | 10m/min |
快速移动 | 12,12,12m/min | 12,12,12m/min | 15,15,12m/min | 15,15,12m/min |
精度 |
定位精度 | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
重复精度 | ±0.002/300mm | ±0.002/300mm | ±0.002/300mm | ±0.002/300mm |
其它 |
操作系统 | 新代21MA(宝元/法格) |
机床重量 | 2.3t | 3t | 5t | 6t |
电力需求 | 10kva | 10kva | 10kva | 10kva |
气压需求 | 6kgf/cm2 | 6kgf/cm2 | 6kgf/cm2 | 6kgf/cm2 |
外观尺寸(长*宽*高) | 1710*1980*2285mm | 1900*2440*2340mm | 2780*2320*2630mm | 3150*2320*2630mm |

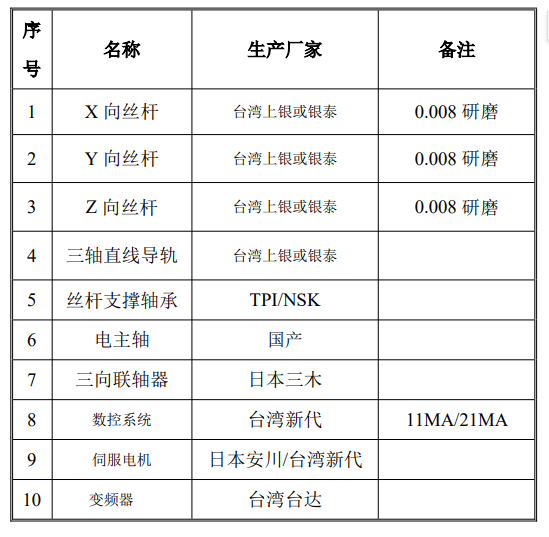

三、主要配置
