二线一硬立式加工中心适用于大型机械零件、自动化部件、模具、模框、模架、汽机车零件、航空航天等重切削和精密加工。产品具有高刚性,高精密和高稳定性的特点。

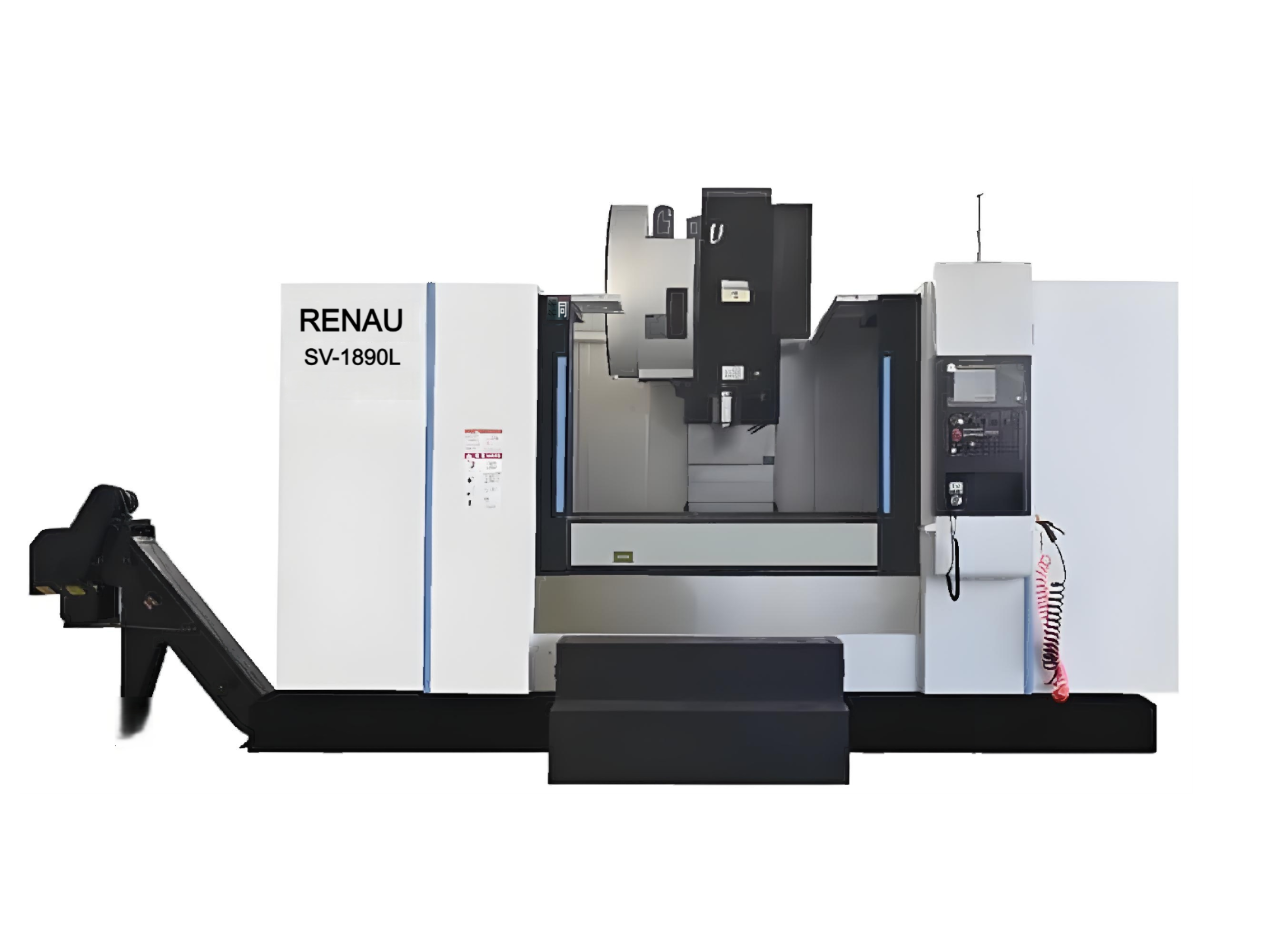

SV-1890L立式加工中心是一台大型规格的定柱型立式加工中心,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于板类、盘类、壳体类等复杂零件的多品种中小批量加工,模具行业模仁3D的精加工;医疗器械、阀门、光学设备、汽车零部件、IT行业、半导体行业以及航空航天的精密加工;批量铝件加工或钢件的批量加工等行业。选配增加数控回转工作台后,可以进行复杂零件的4轴/5轴加工;选配BT50主轴,用在模架行业,做模架行业的精加工,以及五金模行业的精加工。
整 机:机床为定柱式,十字滑台结构。机床床身为昆明产,可确保加工时的重负荷能力,并确保加工精度。整机具有高刚性、高稳定性和高可靠性,整机为全封闭防护,可以选配自动式链板排削器。机床造型美观,操作、维修方便。
主轴箱:采用台湾的高速主轴单元,主轴采用BT50规格,主轴转速标配6000rpm皮带式(可以选配8000rpm皮带式,6000转全齿轮箱),主轴具备中心吹气功能以及环喷功能。
刀 库:刀库采用台湾的圆盘式刀库,质量可靠,性能稳定。刀库采用机械手换刀,刀库容量为24把(选配30把),换刀时间快。
驱 动:三轴电机与高精度滚珠丝杠采用直接连接驱动的方式,滚珠丝杠经过预拉伸安装,以进一步提高传动刚性及定位精度。二个直线坐标轴XY轴均采用直线滚动导轨,机床高速进给时震动小,低速进给时无爬行,并且有很高的精度稳定性,Z轴采用硬轨,提高机床的刚性。
系 统:配备高性能FANUC 0i-MF PLUS数控系统(可以选配三菱M80),保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。
Z轴硬轨结构: 硬轨轨道面热处理后,并实施精密的研磨处理,滑轨贴附低摩擦系数的耐磨片,表面精密铲花,确保铸件滑动加工时准确性及顺畅性。
滑座: 滑座采用箱型结构设计,相比开放式的加强筋设计具有更强的抗变形能力。
线轨: X,Y轴超重负荷型高精度线轨,兼具进给轴低摩擦与刚性特性,确保机台切削时之最佳动能精度性能。
底座结构: 超宽稳重的底座设计,大直径线轨及丝杠,提供整机的稳固支撑力,1375以上机型采用四轨设计,保证优异的稳定性
1、主要参数
名称 | 规格 | 单位 | |||||
工作台 | 工作台尺寸 | 2000*900 | mm | ||||
允许最大荷重 | 1800 | kg | |||||
T形槽尺寸 | 5*22*165 | mm×个 | |||||
加工 范围 | 工作台最大行程-X轴 | 1800 | mm | ||||
滑座最大行程-Y轴 | 900 | mm | |||||
主轴最大行程-Z轴 | 720 | mm | |||||
主轴端面至 工作台面距离 | 最大 | 835 | mm | ||||
最小 | 115 | mm | |||||
主轴中心到导轨基面距离 | 950 | mm | |||||
主轴 | 锥孔 (7:24) | BT50 | |||||
最高转数 | 6000 | r/min | |||||
额定输出扭矩 | 143 | N.m | |||||
主轴电机功率 | 18.5 | kW | |||||
主轴传动方式 | 皮带 | ||||||
刀 具 | 刀柄型号 | BT50 | |||||
拉钉型号 | MAS403 BT50-I | ||||||
进给 |
快速移动 | X轴 | 20 |
m/min | |||
Y轴 | 20 | ||||||
Z轴 | 15 | ||||||
三轴拖动电机功率(X/Y/Z) | 3/3/3 | kW | |||||
三轴拖动电机扭矩(X/Y/Z) | 70/70/70 | Nm | |||||
进给速度 | 1-10000 | mm/min | |||||
刀库 | 刀库形式 | 机械手 | |||||
选刀方式 | 双向就近选刀 | ||||||
刀库容量 | 24 | 把 | |||||
最大刀具长度 | 400 | mm | |||||
最大刀具重量 | 18 | kg | |||||
最大刀盘 直径 | 满刀 | φ80 | mm | ||||
相邻空刀 | φ200 | mm | |||||
换刀时间 | 2.5 | S | |||||
定位精度 | JISB6336-4:2000 | GB/T18400.4-2010 | |||||
X 轴 | 0.008 | 0.008 | mm | ||||
Y轴 | 0.008 | 0.008 | mm | ||||
Z 轴 | 0.008 | 0.008 | |||||
重复定位精度 | X 轴 | 0.005 | 0.005 | ||||
Y轴 | 0.005 | 0.005 | mm | ||||
Z 轴 | 0.005 | 0.005 | mm | ||||
机床重量 | 16000 | kg | |||||
电气总容量 | 45 | KVA | |||||
机床轮廓尺寸(长×宽×高) | 3100*2750*2830 | mm |
2.主要外购件清单
序号 | 名称 | 型号或规格 | 数量 | 品牌 | 备注 |
1. | 数控系统 | FANUC OI MF PULS系统 | 1 | FANUC | |
2. | 主电机 | BIP30-8000 | 1 | FANUC | |
3. | X轴伺服电机 | BIS22-2000 | 1 | FANUC | |
4. | Y轴伺服电机 | BIS22-2000 | 1 | FANUC | |
5. | Z轴伺服电机 | BIS22-2000B | 1 | FANUC | |
6. | X轴丝杠 | 滚珠,4012 | 1 | 日本/台湾品牌 | |
7. | Y轴丝杠 | 滚珠,4012 | 1 | 日本/台湾品牌 | |
8. | Z轴丝杠 | 滚珠,4010 | 1 | 日本/台湾品牌 | |
9. | 丝杠轴承 | 9 | 日本NACHI/日本NSK | ||
10. | 联 轴 器 | 3 | 韩国成一/日本三木 | ||
11. | X轴导轨 | 滚柱,45 | 2 | PMI/HWIN | |
12. | Y轴导轨 | 滚柱,45 | 4 | PMI/HIWIN | |
13. | Z轴导轨 | 硬轨 | 2 | ||
14. | 主轴组 | 直径190 | 1 | 普森/健椿 | |
15. |
同步齿型带 |
1 | 日本UNITTA/美国 GATES | ||
16. | 刀库 | 24刀位,圆盘机械手式 | 1 | 古田/德速 | |
17. | 润滑系统 | 1 | 合资品牌 | ||
18. | 机床防护(不含顶面) | 1 | RENAU | ||
19. | 排屑器、接屑车 | 前置侧排链板式 | 1 | RENAU | |
20. | 气动部分 | 1 | 亚德客 | ||
21. | 总电源开关 | 1 | 德国施耐德 | ||
22. | 接触器 |
— | 德国施耐德 | ||
23. | 继电器 | 日本欧姆龙 | |||
24. | 主轴油冷机 | 1 | 瑞科 | ||
根据供货周期,在不影响机床性能的情况下,制造商有更改同品质外购件的权利。 |
