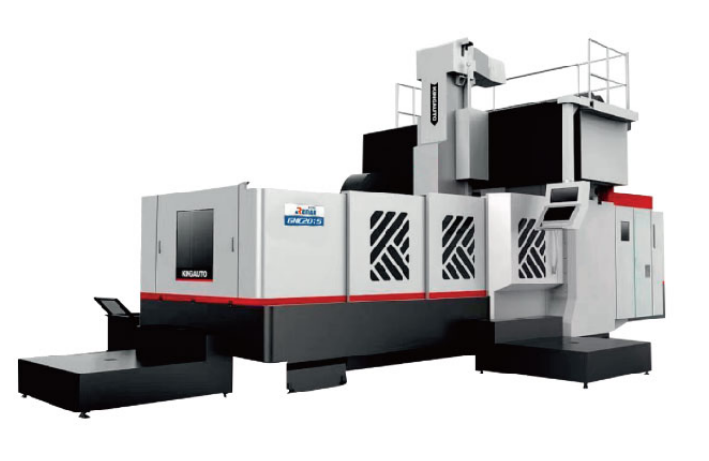

机床用途
GMC系列龙门加工中心适用大型模具与工件的高精密加工该系列机床主要加工中大型箱体类、复杂曲面模具、大型异形、板类零件的加工。广泛应 用于机械、汽车、飞机、航空航天、船舶等领域的产品加工中，能适应从粗加工到精加工的加工要求，可完成铣、钻、攻、镗等多种工序。

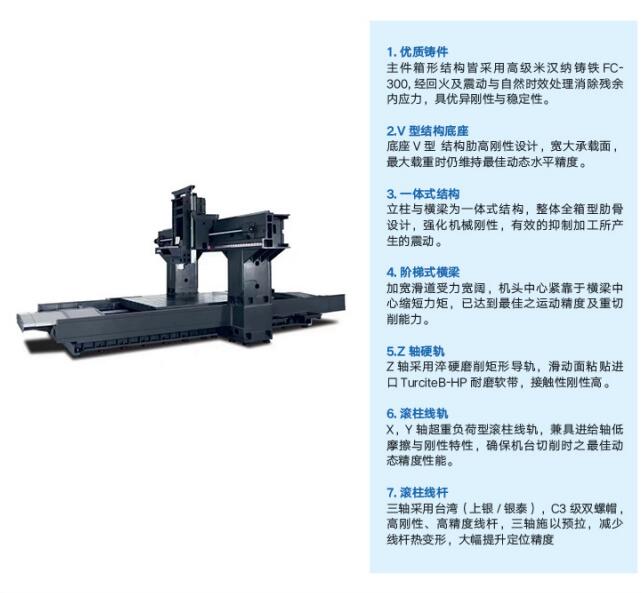

主要结构特点
● 机身及主要构件均为高强度铸铁金相组织稳定，确保机床长期使用的稳定性；

● 箱型设计的滑枕，⽅形肋布局的结构有效降低滑枕重量，增加灵敏的加⼯反应，更展现极佳的加⼯刚性；

● Z轴采⽤⾼刚性硬轨设计，经热处理后再精密研磨，适合重切削；

● 滑枕（Z轴）采⽤中⼼对称的设计，左右对称双油压缸配重，平衡上下以确保最佳的⻓期精度；

● 阶梯式横梁设计，拥有最佳化设计的⽅形结构肋布局，具有⾼刚性结构，⼤幅降低扭曲的变形量；

● 底座采⽤⼤跨距双滑轨设计，透过最佳跨距，提⾼⼯作台⾼载重能⼒，同时也确保最佳的运动真直度；所有结构件皆通过FEA有限元分析，具有设计最佳化、结构轻量化等优点，确保整机最佳结构刚性；

● 滑轨润滑点平均分配布置，采⽤容积式配油器，各注油点均等，确保滑动⾯润滑均匀。

● 高精密关键部件：线轨、滚珠丝杠采用德国或中国台湾品牌产品，日本NSK/P4级紧密轴承，保证设备的高精特性。

● 标配中国台湾BT50转机械主轴，X、Y轴重载滚柱线轨，Z轴硬轨，适合较大模具、大零件、模框的刚性高速加工。

● 横梁、立柱和底座，均进行加强筋分析设计，提升了刚性和抗变形能力，以适应高速高光加工要求。

● 高刚性横梁立柱一体结构，保障强切削和高速切削工况下的机体稳定性能。

● 两侧长螺排屑+端部切削小车，排屑简便且经济。

● 运用温度补偿技术，提升长时间加工工况下的加工精度。

完善的工艺流程，确保机床精度和稳定性

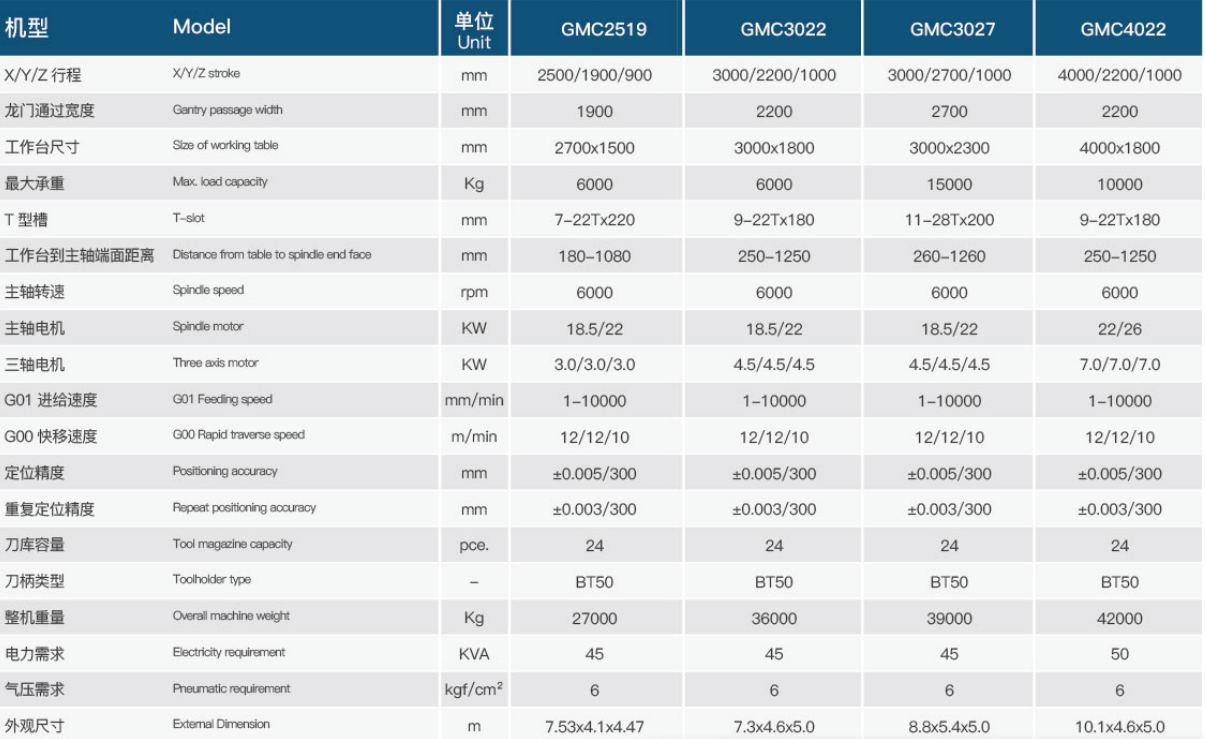

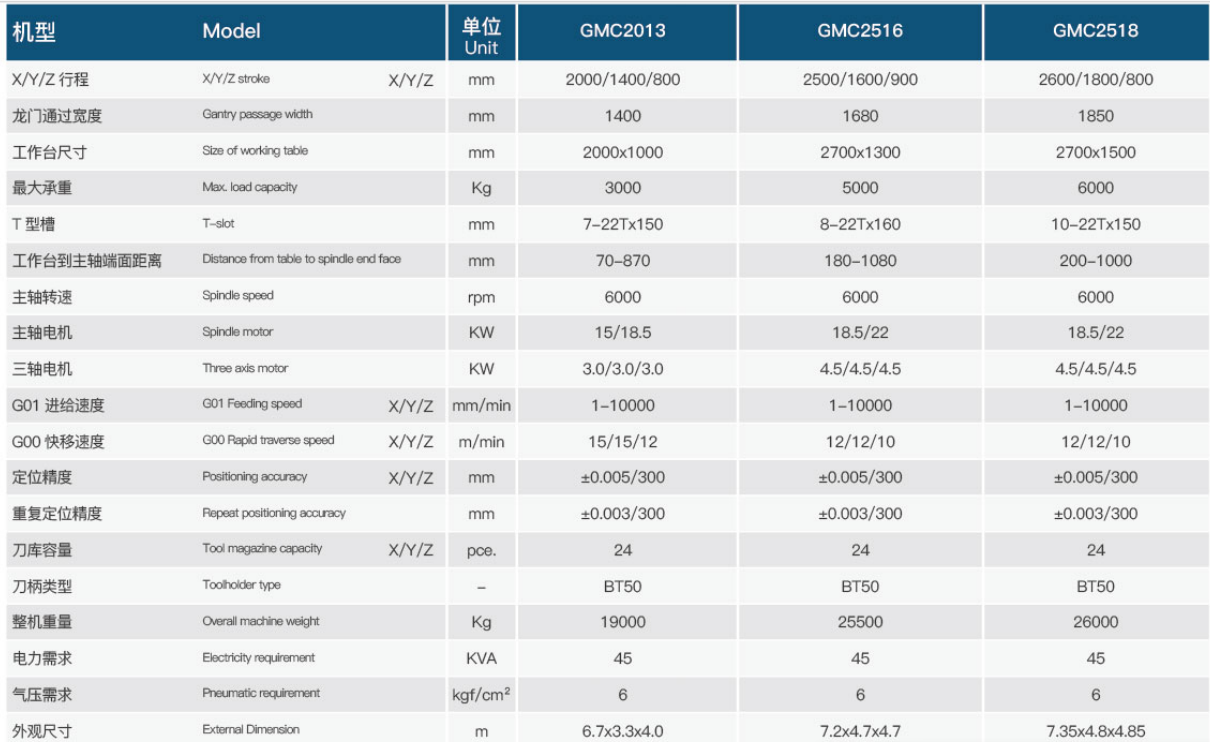

一．技术参数：

二．标准配置


序号	品名	规格	制造商	产地
1	数控系统	FANUC series 0i-Mf	发那科	日本
2	滚珠线轨	HGH45CA	上银/银泰	中国台湾
3	滚珠丝杆(C3级）	FD4012	上银/银泰	中国台湾
4	丝杆轴承	30TAC62BDDGC 1 OPN7A	FAG/NACHI	德国/日本
5	主轴单元	BT40-150--8000rpm	楗椿/丹铨	中国台湾
6	打刀缸	4.5T	亚德客	中国台湾
7	刀库	圆盘式BT40-24T	冈田	中国台湾
8	内防护	n/a	海东	中国
9	丝杠锁紧螺母	YSF M30*1.5P	盈锡	中国台湾
10	联轴器	25-35mm	瑞迪	合资
11	容积式分油器	CLC-1-2L-206	傅恒	中国
12	气动元件	n/a	亚德客	中国台湾
13	电器	n/a	施耐德	法国
14	外防护	n/a	台海	中国

　

三．选择配置

序号	品名	规格	制造商	产地
1	数控系统	HNC-808E	武汉华中	中国
		KND-2000MCli	北京凯恩帝	中国
		GSK-25i	广州数控	中国
		GSK-980MDi	广州数控	中国
		22MA	新代	中国台湾
		FANUC series 0i-Mf	发那科	日本
		808D一代/二代	西门子	德国
		M80B/M80A	三菱	日本
2	滚珠螺杆（C3级）	FD4012	上银/银泰	中国台湾
3	滚柱线轨	RGW45CA	上银/银泰/力士乐/TBI	中国台湾
4	主轴	BT40-150-12000rpm	健椿/罗翌/普森	中国台湾
5	主轴环喷/出气/直连/中心出水	BT40-150-12000rpm	健椿/丹铨/罗翌/普森	中国台湾
6	斗笠/16；24圆盘刀库	BT40	德速/首轮/臻赏/圣杰	中国台湾
7	排销机	n/a	台海	中国
8	油冷机	KO-4	高亢	中国台湾
9	数控分度头	125-400mm	环球	中国
10	数控转台	125	谭佳	中国台湾

四、机床的随机附件　


序号	名称	规格或标记	数量
1	弹簧夹头刀柄	BT40-QH2.90	1
2	卡簧	6，8，10，12，16，20	各1
3	拉钉	50BT 1-MAS403	1
4	一字槽螺钉旋具	GB143 2 Ym-I-100x7	1
5	十字槽螺钉旋具	GB143 3 Sm-I-100x5	1
6	内六角扳手	3.4.5.6.8.10	1
7	专用垫铁	120mm	6

五、售后服务

1	机械正常使用情况下质保为一年；一年之内出现任何质量问题，免上门维修，免费更换任何零部件，保证人员48小时内到位。
2	质保期满，按需方通知后8小时内响应，48小时之内到现场维修，只收零部件成本费，免收服务费。
