数控车床
    发布时间: 2024-10-03 10:59

数控车床是一种高精度、高效率的自动化车床。配备多工位刀塔,具有广泛的加工工艺性能。它还具有直线插补、圆弧插补及各种补偿等功能,在复杂零部件的批量生产中发挥了良好的经济效果。

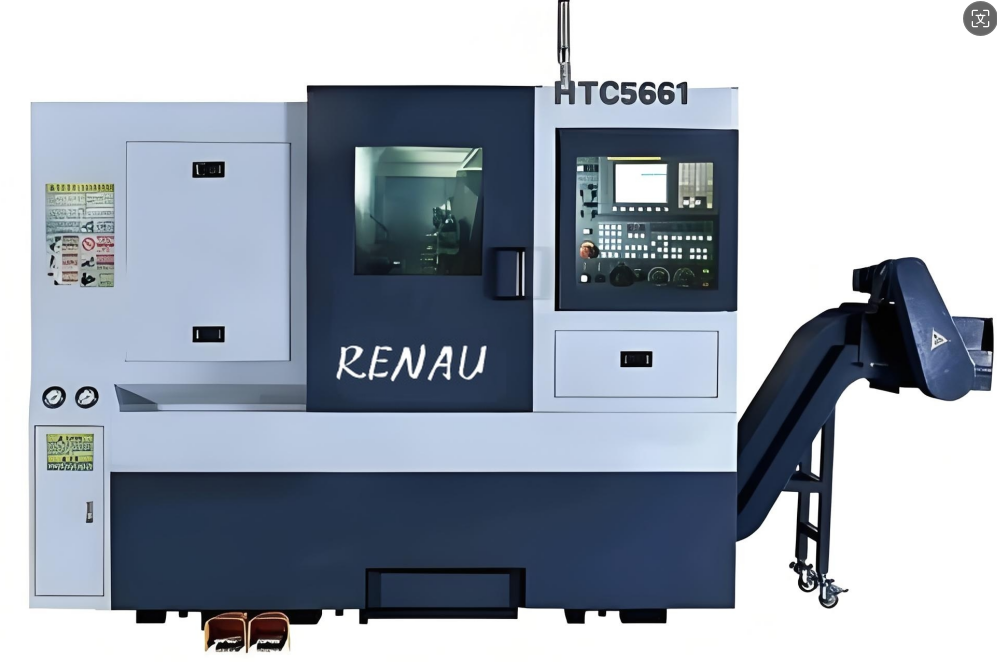

数控车床

一、产品特点

高刚性、重切削、高稳定性:采用整体铸造式斜床身,斜床身结构,并带厚重的加强筋设计,最大限度的减少了扭曲和热变形。

高精度、高动态響映:前后均采用高精密NSK P4級滾珠軸承,使主轴獲得高剛性的同時,獲得楹高的主軸回轉精度;主軸伺服單元,精度高,保養維修便利。

  高效率:主軸最高轉速5000rpm/min,快速移动可达24m/min。通过配置新代數控系統22TB,實現X-C軸聯動插補,實現虛擬Y軸功能

二、主要参数

技 术 参 数

项目

名称

TC550MY/TC580DMY

床身

床身、底座优质铸铁联为一体,斜床身



加 工 范 围

床身最大回转直径

550mm/620mm

盘类最大加工直径

340mm/400mm

过拖板最大加工直径

300mm/350mm

棒料最大加工长度

500mm/550mm/1050mm

最大棒材通孔直径

Ф52/66











行 程 进 給

X轴最大行程

180mm/230mm

Z轴最大行程

500mm/550mm

Y轴最大行程

±55

X/Z/Y轴快速移动率

24min

X/Z/Y丝杆直径/螺距

32/10

X/Z/Y直线导轨宽度

35mm

X轴伺服电机

11.5N.M(带抱闸)

Z轴伺服电机

11.5N.M

Y轴伺服电机

8N.M(带抱闸)

伺服刀塔电机

3N.M

动力头电机

15N.M

精度

X、Z轴定位精度

±0.003mm

X、Z轴重复精度

±0.003mm



移动

尾座

尾座套筒锥孔/直径

莫氏#5/80

尾座移动行程

50~500/890

尾座压力范围

5~25pa

尾座移动方式

可编程液压移动



主



轴

主轴鼻端型式

A2-6/A28

主轴通孔直径

Φ66/76

主轴最高转速

3500/4500rpm

主轴电机功率

11/15kw



刀

塔

伺服动力刀塔

BMT45/12工位

刀盘大小

380

0度侧铣头(1个)

ER25/4000转

90度侧铣头(1个)

ER25/4000转

其它

总电容量

22KW

机床净重

约4300kg/4500kg

机床尺寸(长*宽*高)

2700*1900*2200mm



三、主要配置

编号

配置名称

数量及说明

1

床身

整体铸件45/30度斜床身

2

X丝杆

台湾银泰/上银C3级

3

Z丝杆

台湾银泰/上银C3级

4

XZ线轨

台湾银泰/上银滚柱

5

尾座线轨

台湾银泰/上银滚珠

6

丝杆轴承

NSK轴承

7

高刚性主轴

普森同步带A2-6主轴(通孔¢66)

8

卡盘

8寸

9

尾座行程

 整体液压程控型

10

液压站

液压站5D:一套

11

水泵

高压泵:一个

12

润滑泵

宝腾润滑泵:一个

13

刀塔

BMT45动力刀塔带Y轴-12工位

14

动力头

BMT45:2组(0°,90°各2套)

15

刀座

刀座6件套(25刀方)

16

其他

工具箱:一套

17

液压站

液压站5D:一套

18

水泵

高压泵:一个



四、机床工作环境条件

1.环境温度:0℃~40℃

2.电    源:380V±10%, 50HZ±2% 总容量10KVA

3.相对湿度:≤90%   4.液压,压力:5~40KG,



五、技术文件数据

1、保修内容:

1)  数控系统及驱动系统2年保修以系统出厂日期为准。数控系统及驱动系统由本公司向新代系统购买2年的保修期,并由新代系统的售后服务中心负责维修,本公司负责协商与联络。

2) 机械零件与一般电气零件一年保修。

3) 如有下列情况之时:

a、使用失当,导致故障或损坏;

b、自己改装而发生之故障;

c、安装后,自行移动或搬运而发生之故障。

以上虽保修期间内,其零件费、运费、交通费…等均由客户支付。

2、安裝調試:

1)  客戶須準備好機械使用之環境,如電力需求、電源穩壓、外部氣壓、水準地基等機床使用環境。

2)  本公司派遣技術人員負責機器調試與操作培訓工作。
