MU-320五轴智能加工中心
发布时间: 2021-09-22 14:59

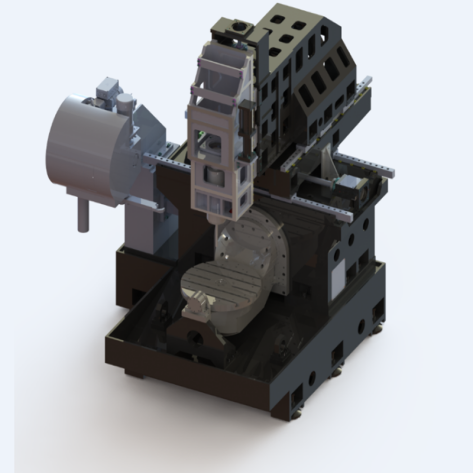

MU-320是一款高速五轴加工中心,适合于阀体、薄壁类、壳体类、框架类零部件的柔性高效加工。本机标配为两轴工作台,工件可以在一次装夹后自动连续完成多个平面的高速铣、镗、钻、铰、攻丝等多种加工工序,可以进行五轴联动加工,适合复杂曲面、叶轮等加工。

机床用途
五轴联动加工中心有高效率、高精度的特点,工件一次装夹就可完成复杂的加工。能够适应像汽车零部件、飞机结构件等现代模具的加工。五轴加工中心和五面体加工中心是有很大区别的。很多人不知道这一点,误把五面体加工中心当做五轴加工中心。五轴加工中心有x,y,z,a,c五个轴,xyz和ac轴形成五轴联动加工,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。而“五面体加工中心”则是类似于三轴加工中心,只是它可以同时做五个面,但是它无法做异型加工,打斜孔,切割斜面等。
主要配置:
1.铼钠克/新代/华中五轴数控系统带 RTCP
2.X、Y、Z 三轴日本安川∑X 伺服驱动
3.A、C 轴直驱高精专用驱动
4.A、C 轴雷尼绍圆光栅
5.X、Y、Z 三轴油脂润滑系统
6.主轴恒温水冷系统(±0.5℃)
7.BT40-15KW
8.24 位伺服刀库
9.机床清洗水枪
10. 油脂润滑总承
11. 机床清理风枪
12. LED 工作灯
13. 油雾收集器
14. 精密对刀仪

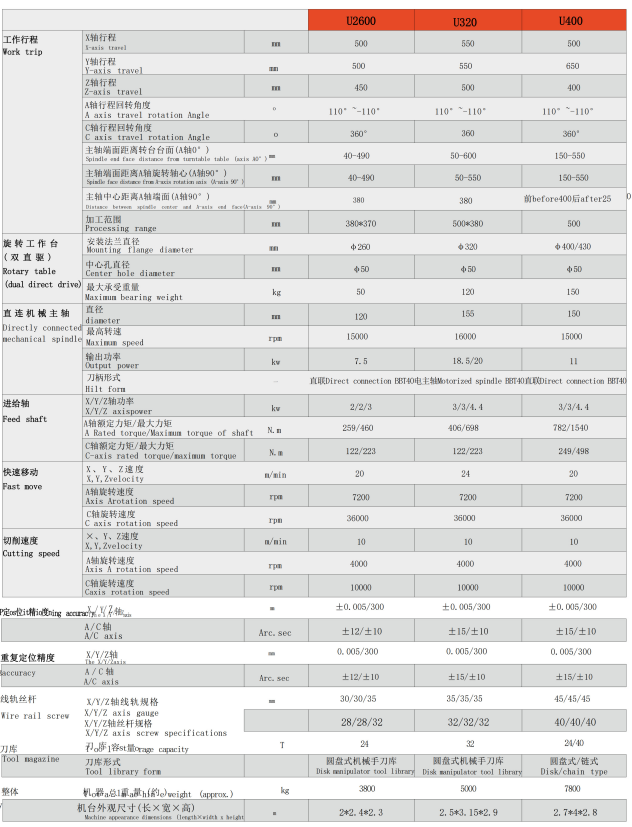

一.技术参数 :

二.标准配置
序号 | 品名 | 规格 | 制造商 | 产地 |
1 | 数控系统 | FANUC series 0i-Mf | 发那科 | 日本 |
2 | 滚珠线轨 | HGH45CA | 上银/银泰 | 中国台湾 |
3 | 滚珠丝杆(C3级) | FD4012 | 上银/银泰
| 中国台湾 |
4 | 丝杆轴承 | 30TAC62BDDGC 1 OPN7A | FAG/NACHI | 德国/日本 |
5 | 主轴单元 | BT40-150--8000rpm | 楗椿/丹铨 | 中国台湾 |
6 | 打刀缸 | 4.5T | 亚德客 | 中国台湾 |
7 | 刀库 | 圆盘式BT40-24T | 冈田 | 中国台湾 |
8 | 内防护 | n/a | 海东 | 中国 |
9 | 丝杠锁紧螺母 | YSF M30*1.5P | 盈锡 | 中国台湾 |
10 | 联轴器 | 25-35mm | 瑞迪 | 合资 |
11 | 容积式分油器 | CLC-1-2L-206 | 傅恒 | 中国 |
12 | 气动元件 | n/a | 亚德客 | 中国台湾 |
13 | 电器 | n/a | 施耐德 | 法国 |
14 | 外防护 | n/a | 台海 | 中国 |
三.选择配置
序号 | 品名 | 规格 | 制造商 | 产地 |
1 | 数控系统 | HNC-808E | 武汉华中 | 中国 |
KND-2000MCli | 北京凯恩帝 | 中国 |
GSK-25i | 广州数控 | 中国 |
GSK-980MDi | 广州数控 | 中国 |
22MA | 新代 | 中国台湾 |
FANUC series 0i-Mf
| 发那科 | 日本 |
808D一代/二代 | 西门子 | 德国 |
M80B/M80A | 三菱 | 日本 |
2 | 滚珠螺杆(C3级) | FD4012 | 上银/银泰 | 中国台湾 |
3 | 滚柱线轨 | RGW45CA | 上银/银泰/力士乐/TBI | 中国台湾 |
4 | 主轴 | BT40-150-12000rpm | 健椿/罗翌/普森 | 中国台湾 |
5 | 主轴环喷/出气/直连/中心出水 | BT40-150-12000rpm | 健椿/丹铨/罗翌/普森 | 中国台湾 |
6 | 斗笠/16;24圆盘刀库 | BT40 | 德速/首轮/臻赏/圣杰 | 中国台湾 |
7 | 排销机 | n/a | 台海 | 中国 |
8 | 油冷机 | KO-4 | 高亢 | 中国台湾 |

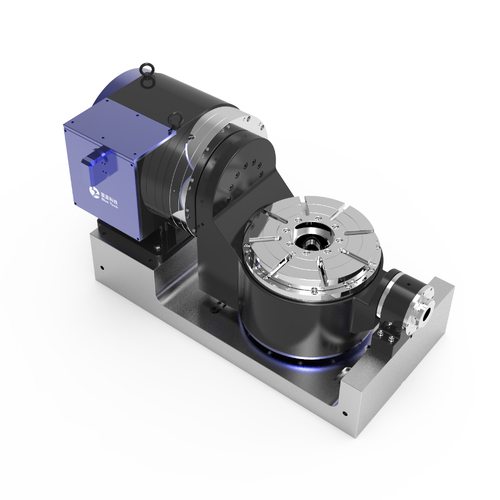

9 | 摇篮转台 | 125-400mm | 蓝蓝/上银/昊志 | 中国 |
10 | 数控转台 | 125 | 谭佳 | 中国台湾 |
四、售后服务
1 | 机械正常使用情况下质保为一年;一年之内出现任何质量问题,免上门维修,免费更换任何零部件,保证人员48小时内到位。 |
2 | 质保期满,按需方通知后8小时内响应,48小时之内到现场维修,只收零部件成本费,免收服务费。
|
