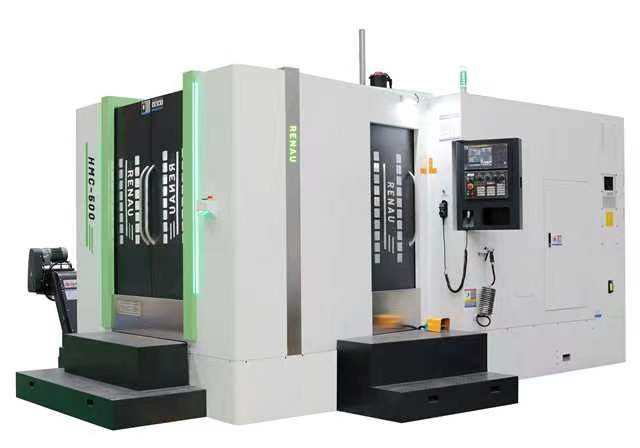

HMC系列是高精度,高性能卧式数控加工中心。广泛应用于航空航天,军工,汽车,家电,电子,通讯,医疗器械,仪器仪表,模具加工等行业。

HMC卧式加工中心系列



    机床用途
    适用于进行箱体类零件的复杂加工,在加工过程中,可一次装夹进行四个面的铣削,钻孔,扩孔,镗孔,铰削,攻丝,等多种工序。机床适用于箱体类、壳体类等复杂零件的多品种中小批量加工,缝纫机行业,船舶行业、汽车零部件以及航空航天的精密加工。现代化的机床及控制理念、紧凑的结构设计,保证高效率和高精度的单件或中小批量产品的加工要求
    主要结构特点

        整 机身及主要构件均为高强度铸铁HT300,金相组织稳定,确保机床长期使用的稳定性;大跨距设计,高刚性,高强度。造型美观大方。                   是一种高性能、高效率、高速度的高档数控机床。

       主轴箱:采用台湾的高速主轴单元,主轴采用BT50规格,主轴转速标配6000rpm皮带式(可以选配BF齿轮箱),主轴具备中心吹气功能以及环喷功能。

       刀 库:刀库采用台湾的圆盘式刀库,质量可靠,性能稳定。刀库采用机械手换刀,刀库容量为24把(选配40把),换刀时间快。

       驱 动:三轴电机与高精度滚珠丝杠采用直接连接驱动的方式,滚珠丝杠经过预拉伸安装,以进一步提高传动刚性及定位精度。三个直线坐标轴XY轴均采                    用直线滚柱导轨,机床高速进给时震动小,低速进给时无爬行,并且有很高的精度稳定性。

      系 统:配备高性能FANUC 0i-MF PLUS/三菱M80数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。

      可选配置选配主轴中心出水可实现刀具中心出水冷却排屑.


        一.技术参数:


        項目

        单位

        HMC500參數

        HMC630參數

        HMC800參數

        LN1814參數

        行程

        X軸行程

        mm

        850

        1100

        1400

        1800

        Y軸行程

        mm

        650

        750

        850

        1400

        Z軸行程

        mm

        600

        900

        1050

        900

        工作台

        工作台面積

        mm

        500×500

        630×630(630*700)

        800×800

        2000×900(800*800)

        工作台最大負荷

        kg

        500

        1000

        2000

        2200

        工作臺形式(T型槽)

        mm

        4*18*100

        5×22×125

        7*20*100

        5*22*165

        工作臺个数

        1

        1

        1

        1+1

        工作臺分度


        1°X 360

        1°X360

        1°X360

        1°X360

        主軸

        主軸馬達功率

        kw

        11/15

        15/18.5

        18.5(广域)

        15/18.5(广域)

        (皮帶)

        主軸轉速

        rpm

        8000

        6000

        6000

        6000


        主軸孔錐度


        BT40

        BT50

        BT50

        BT50


        主軸鼻端至工作台中心距離

        mm

        120-720

        130-1030

        240-1240

        200-1100


        主轴中心线至工作台面距離

        mm

        100-750

        120-830

        0-1000

        140-1540

        移動速度

        X/Y/Z軸快速進給

        m/min

        30/30/30

        24/24/24

        20/20/20

        18/12/18

        机床精度

        定位精度( X/Y/Z)

        mm

        0.008/0.008/0.008

        0.01/0.008/0.01

        0.012/0.01/0.01

        0.012/0.012/0.01

        回转工作台分割精度(B)

        sec

        8″

        8″

        10″

        10″

        重复定位精度(X/Y/Z)

        mm

        0.005/0.005/0.005

        0.005/0.005/0.005

        0.007/0.006/0.006

        0.008/0.008/0.007

        回转工作台重复分割精度(B)

        sec

        5″

        5″

        5″

        5″

        其它

        占地面積

        mm

        2600×3000

        3510×5110

        5000×4000

        4800×3500

        機器重量

        kg

        8500

        12000

        14000

        14800

        機器最大高度

        mm

        3600

        3200

        3600

        3700

        电力需求

        KVA

        30

        40

        50

        50

        气压需求

        Kg/C㎡

        6

        6

        6

        6

        工作環境

        工作溫度

        °C

        0~40

        0~40

        0~40

        0~40

        相對濕度


        ≦75%

        ≦75%

        ≦75%

        ≦75%

        電源


        380V±10%,50Hz

        380V±10%,50Hz

        380V±10%,50Hz

        380V±10%,50Hz

        氣壓源(最小/最大)

        kg/cm2

        6/8

        6/8

        6/8

        6/8


      二.标准配置

      序号品名规格制造商产地
      1

      数控系统

      FANUC series 0i-Mf

      发那科

      日本
      2滚珠线轨HGH45CA/55CA上银/银泰中国台湾
      3滚珠丝杆(C3级)FD4012/5012上银/银泰
      中国台湾
      4丝杆轴承30TAC62BDDGC 1 OPN7AFAG/NACHI德国/日本
      5主轴单元BT40/BT50楗椿/丹铨中国台湾
      6打刀缸4.5T亚德客中国台湾
      7刀库圆盘式24T冈田中国台湾
      8内防护n/a海东中国
      9丝杠锁紧螺母YSF M30*1.5P盈锡中国台湾
      10联轴器25-35mm瑞迪合资
      11容积式分油器CLC-1-2L-206傅恒中国
      12气动元件n/a亚德客中国台湾
      13电器n/a施耐德法国
      14外防护n/a台海中国



      三.选择配置

      序号品名规格制造商产地




      1





      数控系统

      HNC-808E武汉华中中国
      KND-2000MCli北京凯恩帝中国
      GSK-25i广州数控中国
      GSK-980MDi广州数控中国
      22MA新代中国台湾
      FANUC series 0i-Mf
      发那科日本
      808D一代/二代  西门子德国
      M80B/M80A三菱日本
      2滚珠螺杆(C3级)FD4012上银/银泰中国台湾
      3滚柱线轨RGW45CA上银/银泰/力士乐/TBI中国台湾
      4主轴BT40-150-12000rpm健椿/罗翌/普森中国台湾
      5主轴环喷/出气/直连/中心出水BT40-150-12000rpm健椿/丹铨/罗翌/普森中国台湾
      6斗笠/16;24圆盘刀库BT40德速/首轮/臻赏/圣杰中国台湾
      7排销机n/a台海中国
      8油冷机KO-4高亢中国台湾
      9数控分度头125-400mm环球中国
      10数控转台125谭佳中国台湾


      售后服务

      1机械正常使用情况下质保为一年;一年之内出现任何质量问题,免上门维修,免费更换任何零部件,保证人员48小时内到位。
