机床用途

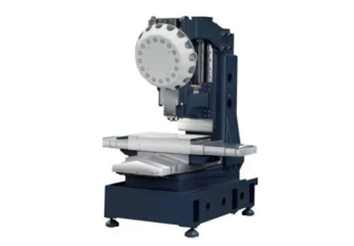

本机床是适用于机械加工及模具制造领域的立式加工中心，能适应从粗加工到精加工的加工要求，可完成铣、钻、攻、镗等多种工序。
主要结构特点
●机身及主要构件均为高强度铸铁金相组织稳定，确保机床长期使用的稳定性；
●立柱底部为人字型桥跨式结构，结合大箱体底座，大幅度减轻重切削时机身的振动；
●预拉伸精密滚珠丝杠传动；
●高速、高精度、高刚性主轴单元；
●油水分离式设计；
●间歇式自动润滑；
●气动松、拉刀系统
一：技术参数
主要技术参数 | VMC1060立式加工中心 |
| 行程参数 |
| X | 1000mm |
| Y | 600mm |
Z | 620mm |
主轴端面至工作台面距离 | 120-750mm |
主轴中心至立柱导轨面距离 | 675mm |
| 工作台参数 |
工作台尺寸 | 1100×600mm |
| 工作台最大承重 | 900kg |
| T型槽尺寸 | 5×18×120mm |
| 进给参数 |
| X轴快速移动速度 | 24m/min |
| Y轴快速移动速度 | 24m/min |
| Z轴快速移动速度 | 24m/min |
| 进给移动速度X、Y、Z | 1-10m/min |
三轴伺服电机扭矩 | 18/18/23 N.m |
| 主轴参数 |
| 主轴连接方式 | 同步带 |
| 主轴锥度 | BT40-150 |
主轴转速范围 | 8000rpm |
主轴电机功率 | （交流伺服）11kW |
| 刀库参数 |
刀库容量 | 24 qty |
最大刀具尺寸 | Φ350/250mm/Φ150 |
最大刀具重量 | 8kg |
| 精度 |
定位精度（JIS标准） | ±0.008/300mm |
重复定位精度（JIS标准） | ±0.005mm |
| 外形及重量 |
外形尺寸 | 2780×2450×2700mm |
整机重量约 | 7000kg |
二．标准配置
| 序号 | 品名 | 规格 | 制造商 | 产地 |
| 1 | 数控系统 | FANUC series 0i-Mf | 发那科 | 日本 |
| 2 | 滚珠线轨 | HGH45CA | 上银/银泰 | 中国台湾 |
| 3 | 滚珠丝杆(C3级） | FD4012 | 上银/银泰
| 中国台湾 |
| 4 | 丝杆轴承 | 30TAC62BDDGC 1 OPN7A | FAG/NACHI | 德国/日本 |
| 5 | 主轴单元 | BT40-150--8000rpm | 楗椿/丹铨 | 中国台湾 |
| 6 | 打刀缸 | 4.5T | 亚德客 | 中国台湾 |
| 7 | 刀库 | 圆盘式BT40-24T | 冈田 | 中国台湾 |
| 8 | 内防护 | n/a | 海东 | 中国 |
| 9 | 丝杠锁紧螺母 | YSF M30*1.5P | 盈锡 | 中国台湾 |
| 10 | 联轴器 | 25-35mm | 瑞迪 | 合资 |
| 11 | 容积式分油器 | CLC-1-2L-206 | 傅恒 | 中国 |
| 12 | 气动元件 | n/a | 亚德客 | 中国台湾 |
| 13 | 电器 | n/a | 施耐德 | 法国 |
| 14 | 外防护 | n/a | 台海 | 中国 |
三．选择配置| 序号 | 品名 | 规格 | 制造商 | 产地 |
| 1 | 数控系统 | HNC-808E | 武汉华中 | 中国 |
| KND-2000MCli | 北京凯恩帝 | 中国 |
| GSK-25i | 广州数控 | 中国 |
| GSK-980MDi | 广州数控 | 中国 |
| 22MA | 新代 | 中国台湾 |
FANUC series 0i-Mf
| 发那科 | 日本 |
| 808D一代/二代 | 西门子 | 德国 |
| M80B/M80A | 三菱 | 日本 |
| 2 | 滚珠螺杆（C3级） | FD4012 | 上银/银泰 | 中国台湾 |
| 3 | 滚柱线轨 | RGW45CA | 上银/银泰/力士乐/TBI | 中国台湾 |
| 4 | 主轴 | BT40-150-12000rpm | 健椿/罗翌/普森 | 中国台湾 |
| 5 | 主轴环喷/出气/直连/中心出水 | BT40-150-12000rpm | 健椿/丹铨/罗翌/普森 | 中国台湾 |
| 6 | 斗笠/16；24圆盘刀库 | BT40 | 德速/首轮/臻赏/圣杰 | 中国台湾 |
| 7 | 排销机 | n/a | 台海 | 中国 |
| 8 | 油冷机 | KO-4 | 高亢 | 中国台湾 |
| 9 | 数控分度头 | 125-400mm | 环球 | 中国 |
| 10 | 数控转台 | 125 | 谭佳 | 中国台湾 |
| 序号 | 名称 | 规格或标记 | 数量 |
| 1 | 弹簧夹头刀柄 | BT40-QH2.90 | 1 |
| 2 | 卡簧 | 6，8，10，12，16，20 | 各1 |
| 3 | 拉钉 | 50BT 1-MAS403 | 1 |
| 4 | 一字槽螺钉旋具 | GB143 2 Ym-I-100x7 | 1 |
| 5 | 十字槽螺钉旋具 | GB143 3 Sm-I-100x5 | 1 |
| 6 | 内六角扳手 | 3.4.5.6.8.10 | 1 |
| 7 | 专用垫铁 | 120mm | 6 |
五、售后服务| 1 | 机械正常使用情况下质保为一年；一年之内出现任何质量问题，免上门维修，免费更换任何零部件，保证人员48小时内到位。 |
| 2 | 质保期满，按需方通知后8小时内响应，48小时之内到现场维修，只收零部件成本费，免收服务费。 |
